Soluciones de visión 3D que le ayudarán a mejorar sus procesos productivos

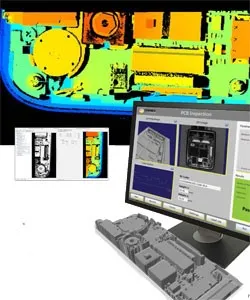

Las tecnologías de visión 3D proporcionan una representación topográfica de la pieza, a partir de la cual se pueden medir características tridimensionales como la longitud, el ancho, la altura, la inclinación o el volumen relativo a cualquier superficie.
A diferencia de la visión artificial tradicional 2D, la visión 3D permite inspecciones independientes de las condiciones de luz y de color del objeto y el análisis de superficies con bajo contraste o altos brillos.
Soluciones de visión 3D para el sector de la automoción:
Control de calidad en cordones de soldadura
La resistencia al impacto de un vehículo depende en gran parte de la calidad y la consistencia de las soldaduras de su carrocería.
Los exigentes procesos de control y producción del sector de la automoción demandan soluciones de inspección robustas y flexibles capaces de detectar con gran precisión defectos en los procesos de soldadura.

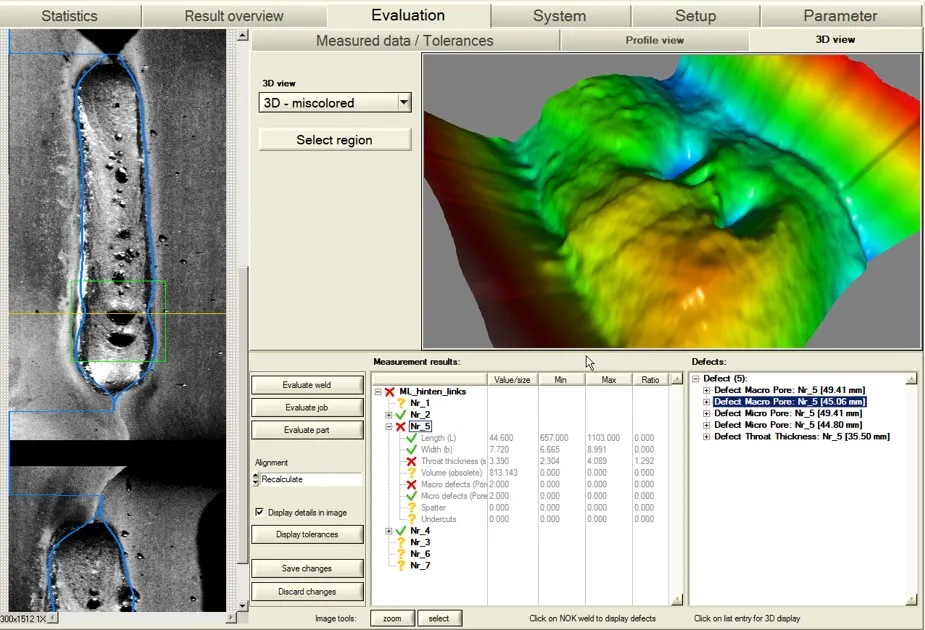

El sistema WeldVision, basado en metrología 3D sin contacto, es una solución flexible, robusta e integrable en cualquier proceso productivo. Permite la inspección de características geométricas tales como la longitud, anchura, altura, posición y volumen del cordón de soldadura, así como la detección de defectos típicos como poros, orificios o muescas.
Los sensores HDR de SmartRay compensan las diferencias en el brillo causadas por los cambios de condiciones en la superficie. Reflejos, contornos escarpados, brillos, etc. son eliminados durante la toma de imágenes. Con una velocidad de lectura de hasta 10 KHz y una resolución de hasta 2.5 micras en Z los sensores 3D de SmartRay ofrecen un excelente rendimiento.
Estos sensores disponibles en diversas resoluciones y categorías de rendimiento se pueden combinar libremente con los componentes de evaluación y visualización de la aplicación WeldVision para adaptarse a cualquier aplicación.
Además, la aplicación ofrece:
- Procesamiento basado en segmentos
- Control Estadístico de Procesos
- Estación de trabajo inteligente, la información se registra en una BBDD a lo largo de toda la línea para su posterior revisión.
- Orientado a robots
- Integración en la producción totalmente automatizada
- Funciones estadísticas para la prevención de fallos
Detección de componentes mediante inspección por altura
Lectura de caracteres grabados o en relieve sobre neumáticos
La lectura de caracteres sobre neumáticos es esencial para gestionar el proceso de fabricación y distribución de los neumáticos. La lectura mediante visión 2D de caracteres oscuros sobre superficies como el caucho no ofrece resultados 100 % fiables debido al bajo contraste existente entre las zonas a analizar y el fondo. Mediante tecnologías de visión 3D es posible realizar una reconstrucción 3D del objeto resaltando los relieves evitando que nos afecte el color o los desperfectos de la superficie.
Mediciones múltiples para detección de errores de alineación o ensamblado
Los sensores 3D permiten detectar con gran precisión desalineaciones en los paneles y desajustes de ensamblado, mejorando la precisión de las medidas en tiempos de ciclo muy cortos.
