Aplicación desarrollada para el sector Metal-Decoletaje, con la colaboración de la empresa Tecnowys. La aplicación realiza el control dimensional y superficial de ejes.
La aplicación cuenta con 3 estaciones de trabajo, las cuales realizan la inspección de cada pieza.
En la primera estación se inspecciona:
- La longitud total de la pieza con una tolerancia de hasta 0,05mm.
- El ancho y longitud del grafilado, con una tolerancia de 0,05mm y 0,5mm respectivamente.

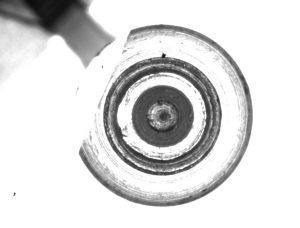

En la segunda estación, la primera cámara mide: El diámetro de la pieza 8,001mm con una tolerancia de hasta 6 micras. La segunda cámara inspecciona: Control de rosca 7,96mm con una tolerancia de hasta 0,03mm. La tercera cámara mide la concentricidad de la pieza, la distancia del meplat, con una tolerancia entre 0,025 y 0,080mm.
La tercera estación realiza el control dimensional del meplat, distancia y diámetro de la rosca.
La cadencia del sistema es de 1.8 – 2.5 segundos por pieza.
Precisión: Hasta 6 micras.
La aplicación permite visualizar la información de las piezas OK y NOK.
