SurfaceFX, es la nueva herramienta de Cognex que utiliza algoritmos de iluminación y software para crear imágenes de alto contraste, que resaltan los contornos tridimensionales de las piezas para inspeccionar los defectos superficiales.
La tecnología SurfaceFX permite identificar defectos en superficies, extraer características 3D, identificar piezas y realizar el seguimiento de las mismas. Esta nueva herramienta separa las características grabadas o en relieve para inspecciones precisas y confiables de textos o códigos estampados en piezas grabadas, estampadas, grabadas en relieve, abolladas o perforadas.
SurfaceFX permite inspeccionar los defectos superficiales de las piezas tales como: astillas, marcas de manipulado, arrugas, pinchazos y rasgaduras.

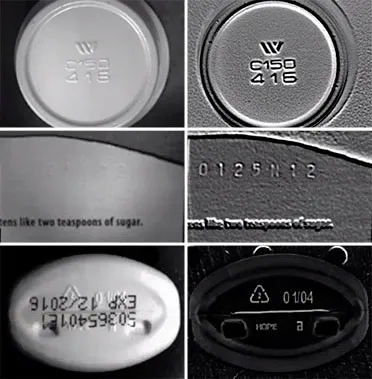

Muchos fabricantes usan el estampado y a menudo es difícil detectar la información estampada en las piezas, porque hay poco contraste entre el sello moldeado o en relieve y el material del empaque. La tecnología SurfaceFX destaca claramente los caracteres o códigos, lo que permite que la herramienta OCR lea la fecha, el código de lote, los símbolos u otra información.

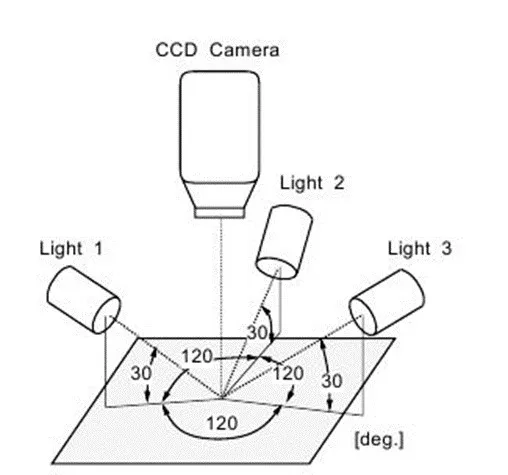

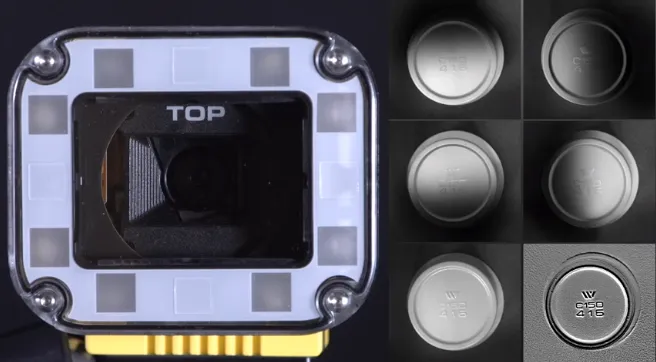

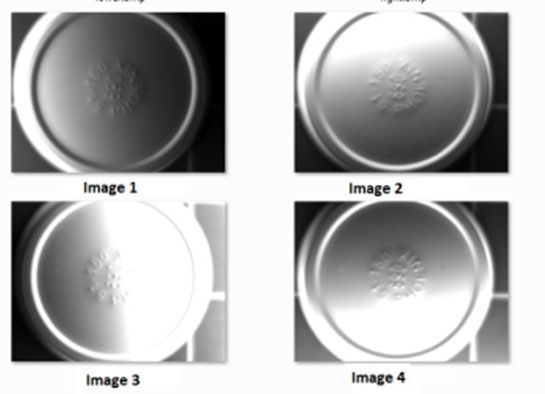

Está nueva herramienta SurfaceFX desarrollada por Cognex, se basa en la tecnología estéreo fotométrica, la cual realiza la adquisición de 4 imágenes desde ángulos diferentes. Las sombras y los reflejos se analizan para identificar las formas tridimensionales de la pieza y determinar su estructura superficial.
Durante el proceso de la captura de las imágenes, se resaltan aquellas características resaltantes o profundas. Las características resaltantes se muestran en color blanco y las características profundas se muestran en color negro.
Una vez que se obtiene una imagen clara, las herramientas de visión In-Sight de Cognex como OCRMax, PatMax Redline, Blob e InspectEdge pueden realizar las inspecciones.
El nuevo y poderoso sistema In-Sight 7000 de Cognex incluye la herramienta SurfaceFX. Si quiere tener mayor información del producto: http://www.bcnvision.es/productos-vision-artificial/vision-artificial/sistemas-de-vision-insight/inSight-7000
